उत्पाद का विवरण
उत्पत्ति के प्लेस: जिआंगसू, चीन (मुख्यभूमि)
ब्रांड नाम: JIUQI
प्रमाणन: RoHS,ISO9001
मॉडल संख्या: जेक्यूएचएस-35-2
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100PCS
मूल्य: $30~$50/PCS
पैकेजिंग विवरण: with export carton . निर्यात दफ़्ती के साथ। Bulk order with pallets पैलेट के
प्रसव के समय: परीक्षण आदेश: 2 सप्ताह थोक आदेश: 3 सप्ताह के भीतर
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 50000 पीसी/माह
टाइप: |
हाइब्रिड |
अवस्था: |
2 |
वोल्टेज: |
1.2/2.8 |
चरण कोण: |
1.8 डिग्री |
वर्तमान/चरण: |
0.31/1.33 |
उपयुक्त मोटर: |
Nema14 स्टेपर मोटर |
प्रमुखता से दिखाना: |
ग्रहीय स्टेपर मोटर, गियरबॉक्स, गियर रेड्यूसर |
प्रोडक्ट का नाम: |
प्लैनेटरी गियरबॉक्स के साथ हाइब्रिड मोटर |
टाइप: |
हाइब्रिड |
अवस्था: |
2 |
वोल्टेज: |
1.2/2.8 |
चरण कोण: |
1.8 डिग्री |
वर्तमान/चरण: |
0.31/1.33 |
उपयुक्त मोटर: |
Nema14 स्टेपर मोटर |
प्रमुखता से दिखाना: |
ग्रहीय स्टेपर मोटर, गियरबॉक्स, गियर रेड्यूसर |
प्रोडक्ट का नाम: |
प्लैनेटरी गियरबॉक्स के साथ हाइब्रिड मोटर |

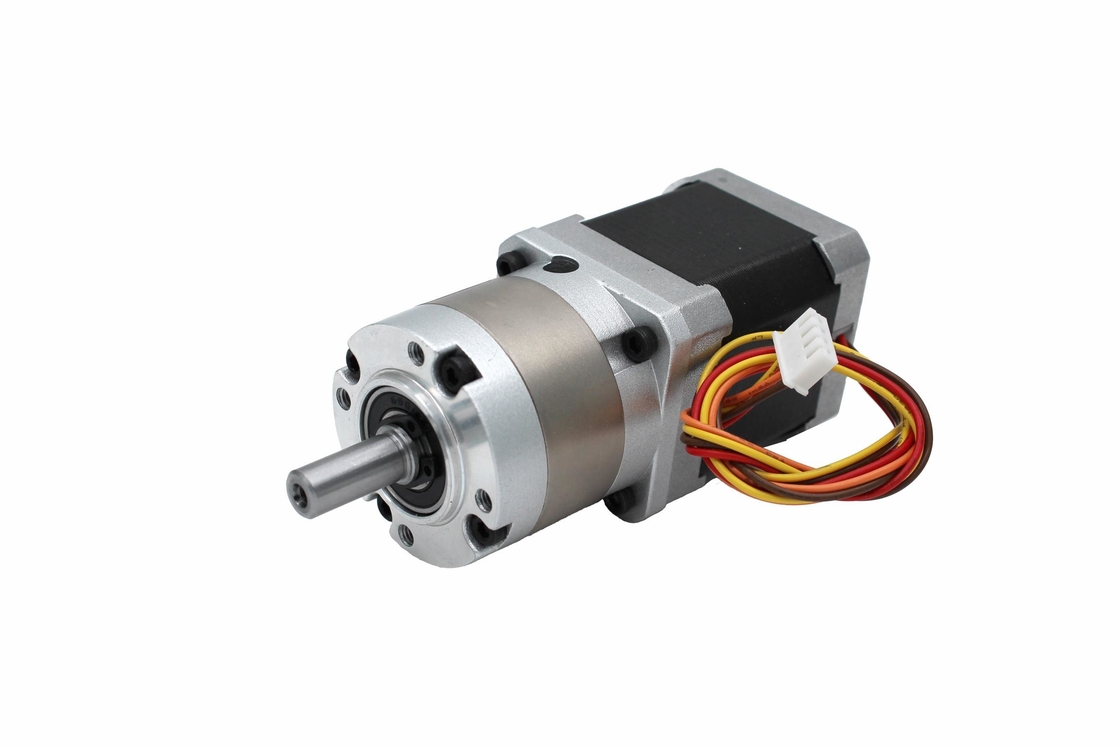

NEMA 14 35mm हाई टॉर्क हाइब्रिड स्टेपर मोटर प्लेनेटरी गियरबॉक्स के साथ
सामान
तार, कनेक्टर, एनकोडर, ब्रेक, आदि (वैकल्पिक)
ठेठ आवेदन
3 डी प्रिंटर, कपड़ा उद्योग उपकरण, सुरक्षा कैमरा, चलती हेड लाइट, चिकित्सा उपकरण, ग्राफ प्लॉटर, सीएनसी मशीन, अंकन मशीन, जैव रासायनिक विश्लेषक, आदि,
टिप्पणी
मोटर स्पेक्स जैसे वोल्टेज, स्पीड, टॉर्क, शाफ्ट को कस्टमाइज किया जा सकता है।कृपया हमसे संपर्क करें यदि हमारे विनिर्देशों से उपयुक्त मोटर नहीं मिला।
1. सामान्य विशिष्टता:
| घर निर्माण की सामग्री | धातु |
| आउटपुट पर असर | बॉल बेयरिंग |
| मैक्स। रेडियल लोड (निकला हुआ किनारा से 10 मिमी) | 100N |
| मैक्स.शाफ्ट अक्षीय भार | 50एन |
| शाफ्ट का रेडियल प्ले (निकला हुआ किनारा के पास) | 0.07mm |
| शाफ्ट का अक्षीय खेल | ≤0.3 मिमी |
2.JQHS-20-1 स्टेपर मोटर विनिर्देश:
| प्रतिरूप संख्या। | रेटेड वोल्टेज | मौजूदा | प्रतिरोध | अधिष्ठापन | टोर्क पकड़ना | # लीड्स | रोटर जड़ता | मोटर वज़न |
| /अवस्था | /अवस्था | /अवस्था | ||||||
| वी | ए | मैं | महाराष्ट्र | जी सेमी | नहीं। | जी सेमी | किलोग्राम | |
| जेक्यूएचएस-35-1-1 | 1.2 | 0.31 | 38.5 | 21 | 1.6 | 6 | 35 | 0.22 |
| जेक्यूएचएस-35-1-2 | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 |
3. ग्रहीय गियरबॉक्स निर्दिष्टीकरण:
| न्यूनन का अनुपात | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| गियर ट्रेनों की संख्या | 1 | 2 | 3 | ||||||
| लंबाई (एल 2) मिमी | 27 | 34.2 | 41.1 | ||||||
| अधिकतम रेटेड टोक़ किलो.सेमी | 20 | 30 | 50 | ||||||
| कम समय अनुमेय टोक़ kg.cm | 60 | 90 | 180 | ||||||
| क्षमता | 90% | 81% | 73% | ||||||
| नो-लोड पर बैकलैश | 0.5° | 1.0° | 1.5° | ||||||
| वजन जी | 158 | 197 | 236 | ||||||
4. आयाम
5. विशिष्ट अनुप्रयोग
6.व्यापार की शर्तें
| कीमत की शर्तें | एफओबी, सीआईएफ, सीएफआर, EXW, डीडीपी, आदि। |
| अदायगी की शर्तें | नमूनों के लिए अग्रिम में 100% टी/टी |
| थोक मात्रा भुगतान के तरीके पर बातचीत की जा सकती है | |
| गारंटी | खरीदार को आइटम डिलीवर करने के बाद 12 महीने की सीमित वारंटी। |
| समय - सीमा | आमतौर पर परीक्षण आदेशों के लिए 2 सप्ताह के भीतर, थोक आदेशों के लिए 3 सप्ताह के भीतर। |
| पैकेट | डिब्बों / फूस |
| लदान की जगह | शंघाई, Ningbo, आदि |
| शिपमेंट वाहक | आइटम आमतौर पर फेडेक्स, डीएचएल, टीएनटी, यूपीएस, ईएमएस के माध्यम से भेज दिए जाते हैं परीक्षण के आदेश के लिए और थोक आदेश के लिए पोत के माध्यम से। |
| डिलीवरी का समय | आमतौर पर एक्सप्रेस द्वारा 5 कार्य दिवसों के भीतर पोत द्वारा 15-30 कार्य दिवसों के भीतर |
7. हमारे ग्राहकों से हमारा वादा:
