उत्पाद का विवरण
उत्पत्ति के प्लेस: जिआंगसू, चीन (मुख्यभूमि)
ब्रांड नाम: JIUQI
प्रमाणन: RoHS,ISO9001
मॉडल संख्या: जेक्यूएचएस-28-1
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100PCS
मूल्य: $30~$50/PCS
पैकेजिंग विवरण: with export carton . निर्यात दफ़्ती के साथ। Bulk order with pallets पैलेट के
प्रसव के समय: परीक्षण आदेश: 2 सप्ताह थोक आदेश: 3 सप्ताह के भीतर
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 50000 पीसी/माह
टाइप: |
हाइब्रिड |
अवस्था: |
2 |
वोल्टेज: |
12 वी ~ 48 वी |
चरण कोण: |
1.8 डिग्री |
वर्तमान/चरण: |
0.95 |
उपयुक्त मोटर: |
Nema11 स्टेपर मोटर |
प्रमुखता से दिखाना: |
ग्रहीय स्टेपर मोटर, गियर वाली मोटर। गियर कमी मोटर |
प्रोडक्ट का नाम: |
हाइब्रिड मोटर |
टाइप: |
हाइब्रिड |
अवस्था: |
2 |
वोल्टेज: |
12 वी ~ 48 वी |
चरण कोण: |
1.8 डिग्री |
वर्तमान/चरण: |
0.95 |
उपयुक्त मोटर: |
Nema11 स्टेपर मोटर |
प्रमुखता से दिखाना: |
ग्रहीय स्टेपर मोटर, गियर वाली मोटर। गियर कमी मोटर |
प्रोडक्ट का नाम: |
हाइब्रिड मोटर |

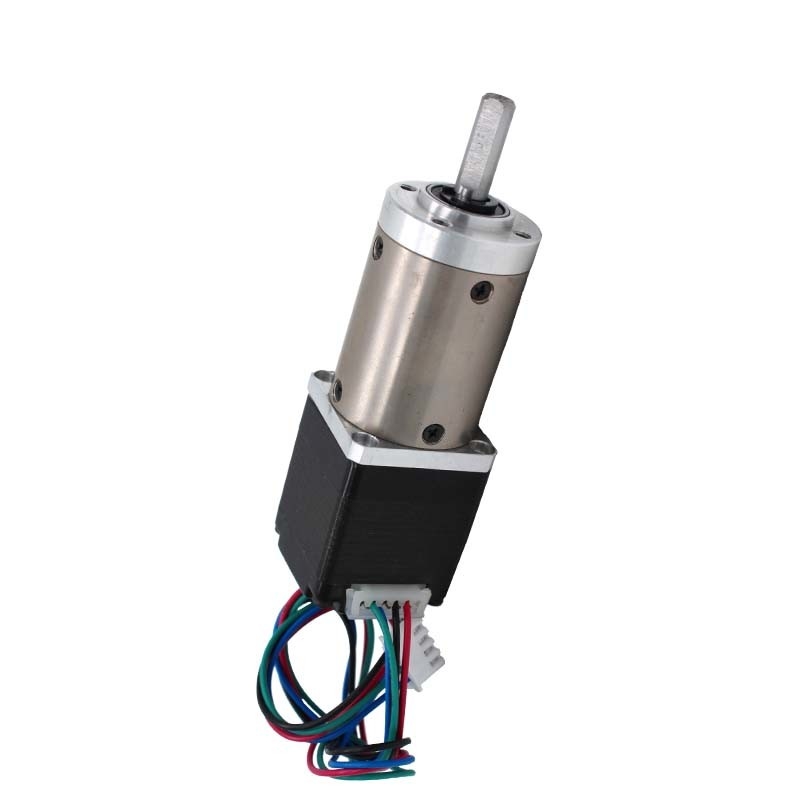

हाइब्रिड मोटर के साथ 28 मिमी गोल निकला हुआ किनारा छोटा प्रेसिजन प्लैनेटरी गियरबॉक्स
स्टेपर मोटर
स्टेप मोटर, जिसे पल्स मोटर भी कहा जाता है, सबसे बुनियादी इलेक्ट्रोमैग्नेट सिद्धांत पर आधारित है।यह एक प्रकार का विद्युत चुंबक है जो स्वतंत्र रूप से घूम सकता है।इसका कार्य सिद्धांत वायु अंतर पारगम्यता के परिवर्तन के आधार पर विद्युत चुम्बकीय टोक़ उत्पन्न करना है।
स्टेपर मोटर एक ओपन-लूप कंट्रोल मोटर है जो विद्युत पल्स सिग्नल को कोणीय या रैखिक विस्थापन में परिवर्तित करती है।
स्टेपर मोटर एक प्रकार की इंडक्शन मोटर है, इसका कार्य सिद्धांत इलेक्ट्रॉनिक सर्किट का उपयोग है, प्रत्यक्ष वर्तमान में
टाइम-शेयरिंग बिजली की आपूर्ति, पॉलीफ़ेज़ टाइमिंग कंट्रोल करंट, इस करंट से पावर स्टेपर मोटर का उपयोग करते हुए।
आम तौर पर, ड्राइवर स्टेपर मोटर, पॉलीफ़ेज़ टाइमिंग कंट्रोलर के लिए टाइम-शेयरिंग पावर सप्लाई होता है।
एक कार्यकारी घटक के रूप में, स्टेपिंग मोटर मेक्ट्रोनिक्स के प्रमुख उत्पादों में से एक है।माइक्रोइलेक्ट्रॉनिक और कंप्यूटर प्रौद्योगिकी के विकास के साथ, स्टेपिंग मोटर की मांग दिन-प्रतिदिन बढ़ रही है, और इसे राष्ट्रीय अर्थव्यवस्था के विभिन्न क्षेत्रों में लागू किया जाता है।
1. सामान्य विशिष्टता:
| घर निर्माण की सामग्री | धातु |
| आउटपुट पर असर | बॉल बेयरिंग |
| मैक्स। रेडियल लोड (निकला हुआ किनारा से 12 मिमी) | 100N |
| मैक्स.शाफ्ट अक्षीय भार | 50एन |
| शाफ्ट का रेडियल प्ले (निकला हुआ किनारा के पास) | 0.07mm |
| शाफ्ट का अक्षीय खेल | ≤0.3 मिमी |
| नो-लोड पर बैकलैश | 1.5° |
2.JQHS-28-1 स्टेपर मोटर विनिर्देश:
| प्रतिरूप संख्या। | चरण कोण | मोटर की लंबाई | मौजूदा | प्रतिरोध | अधिष्ठापन | टोर्क पकड़ना | # लीड्स | रोटर जड़ता | मोटर |
| /अवस्था | /अवस्था | /अवस्था | वज़न | ||||||
| (डिग्री) | (एल) मिमी | ए | मैं | महाराष्ट्र | जी सेमी | नहीं। | जी सेमी | किलोग्राम | |
| जेक्यूएचएस-28-1-1 | 1.8 | 45 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 44.5 |
| जेक्यूएचएस-28-1-2 | 1.8 | 45 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 50.5 |
3. ग्रहीय गियरबॉक्स निर्दिष्टीकरण:
| न्यूनन का अनुपात | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 |
| गियर ट्रेनों की संख्या | 1 | 2 | 3 | |||||
| लंबाई (एल 2) मिमी | 29 | 36.1 | 43 | |||||
| अधिकतम रेटेड टोक़ किलो.सेमी | 12 | 20 | 40 | |||||
| कम समय अनुमेय टोक़ kg.cm | 40 | 60 | 120 | |||||
| वजन जी | 75 | 97 | 119 | |||||
4. विशिष्ट अनुप्रयोग
5.व्यापार की शर्तें
| कीमत की शर्तें | एफओबी, सीआईएफ, सीएफआर, EXW, डीडीपी, आदि। |
| अदायगी की शर्तें | नमूनों के लिए अग्रिम में 100% टी/टी |
| थोक मात्रा भुगतान के तरीके पर बातचीत की जा सकती है | |
| गारंटी | खरीदार को आइटम डिलीवर करने के बाद 12 महीने की सीमित वारंटी। |
| समय - सीमा | आमतौर पर परीक्षण आदेशों के लिए 2 सप्ताह के भीतर, थोक आदेशों के लिए 3 सप्ताह के भीतर। |
| पैकेट | डिब्बों / फूस |
| लदान की जगह | शंघाई, Ningbo, आदि |
| शिपमेंट वाहक | आइटम आमतौर पर फेडेक्स, डीएचएल, टीएनटी, यूपीएस, ईएमएस के माध्यम से भेज दिए जाते हैं परीक्षण के आदेश के लिए और थोक आदेश के लिए पोत के माध्यम से। |
| डिलीवरी का समय | आमतौर पर एक्सप्रेस द्वारा 5 कार्य दिवसों के भीतर पोत द्वारा 15-30 कार्य दिवसों के भीतर |
6. हमारे ग्राहकों से हमारा वादा:
